Stellknöpfe mit Positionsanzeiger Digitalanzeige

zurück

Produkte
- Bedienteile | Normelemente
  - Handräder, Handkurbeln, Positionsanzeiger
    - Stellknöpfe mit Positionsanzeiger Digitalanzeige

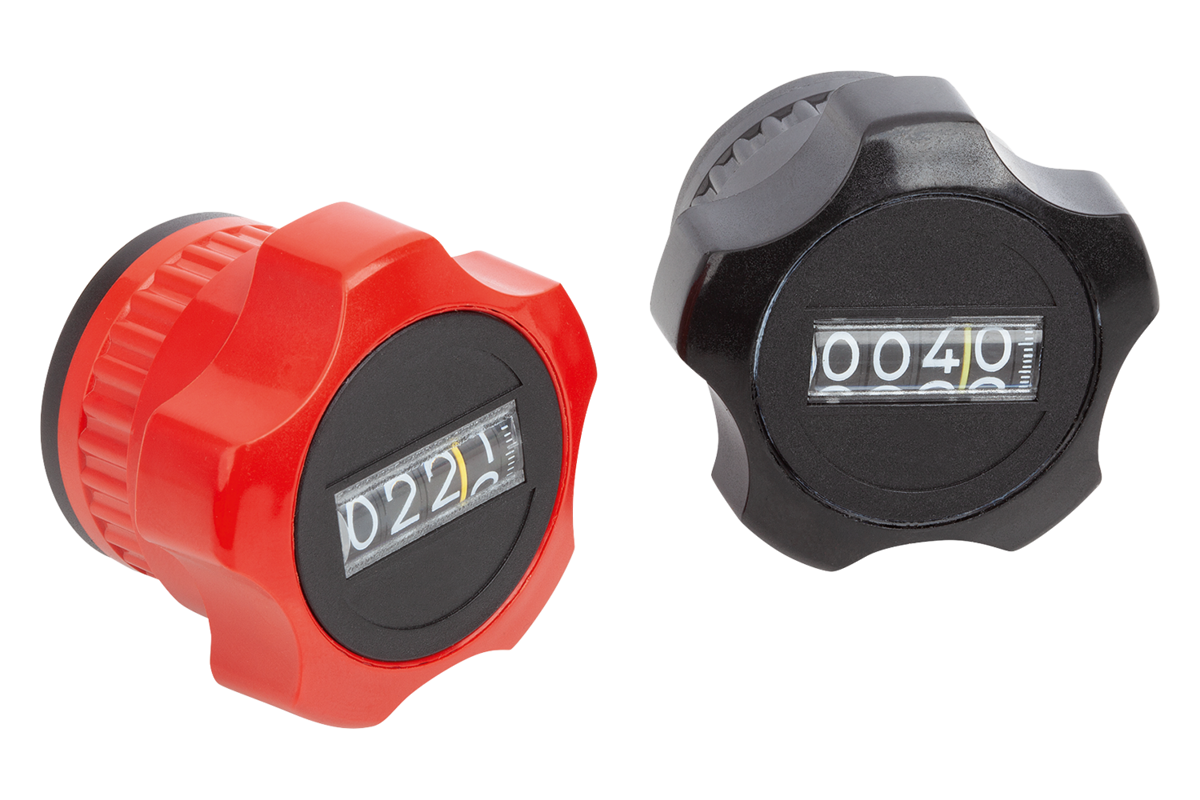

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Kunststoff.
Hohlwelle Stahl.
Sichtfenster Kunststoff.Ausführung:Gehäuse glasfaserverstärkt.
Hohlwelle brüniert.Hinweis:Stellknöpfe mit integrierter Positionsanzeige ermöglichen das direkte Ablesen eingestellter Messwerte wie Längen, Durchflussmengen, Drehzahlen usw. auf einen Blick. Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden. Die Drehmomentabstützung gestattet die Verwendung der Stellknöpfe in jeder Einbaulage und auch bei starker Vibration.

** Bei 1. Stern Lage der Drehmomentabstützung und bei 2. Stern Zählrichtung angeben. (Siehe Bestellbeispiel „Drehmomentabstützung, Zählrichtung“).Technische Daten:– Zählwerk bestehend aus 4 Dekaden + Feinablesung
– Ziffernhöhe ca. 6 mm
– Hohlwellen-Ø 14 H7 mm
– temperaturbeständig bis 80 °C
– öl- und lösungsmittelbeständigAuf Anfrage:andere Steigungen.Zubehör:– Reduzierhülse K0421Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K1928 Stellknöpfe mit Positionsanzeiger Digitalanzeige

257 kB

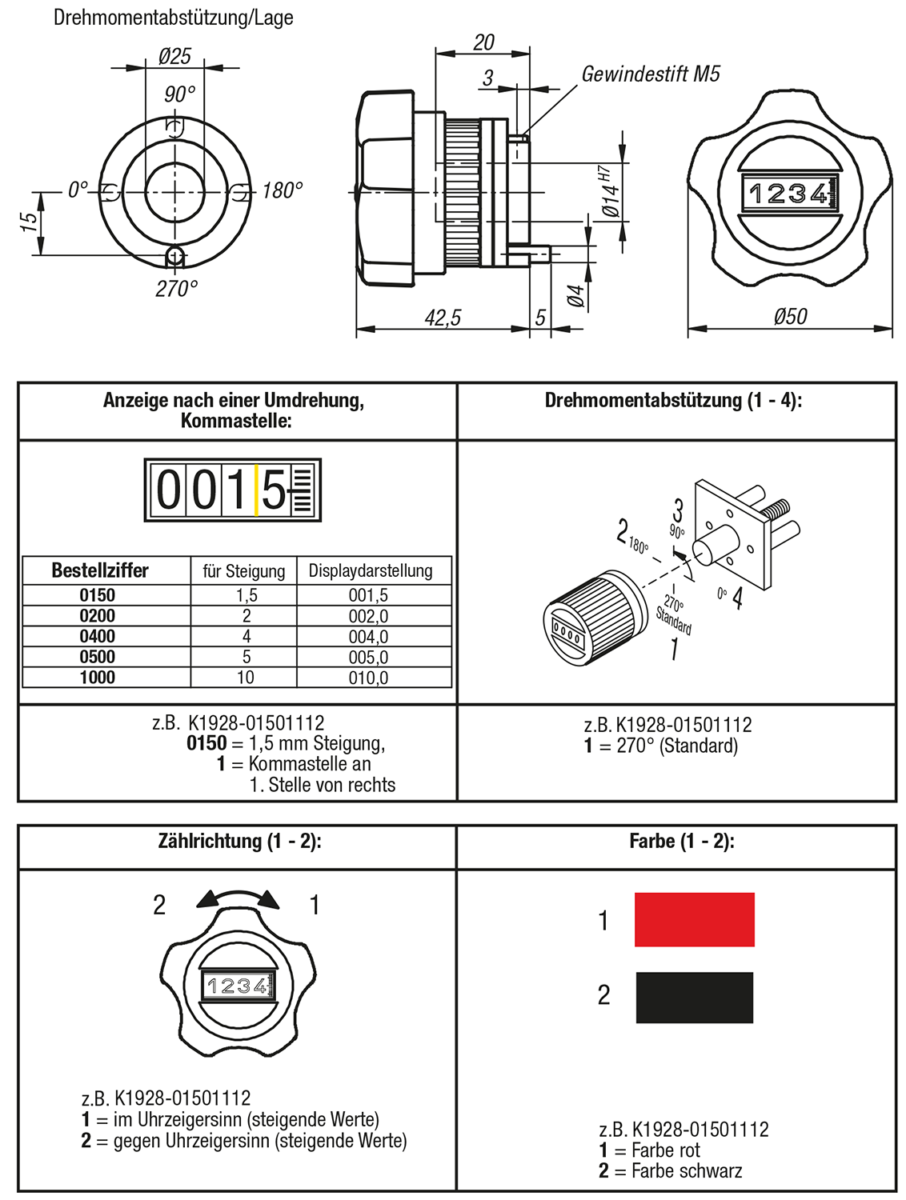

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Farbe	Steigung	Anzeige nach einer Umdrehung	Komma an Stelle	Zählrichtung	Drehmomentabstützung	Preis
K1928.01501111	rot	1,5	001,5	1	1	1	111.15 CHF
K1928.01501121	rot	1,5	001,5	1	2	1	111.15 CHF
K1928.01501211	rot	1,5	001,5	1	1	2	111.15 CHF
K1928.01501221	rot	1,5	001,5	1	2	2	111.15 CHF
K1928.01501311	rot	1,5	001,5	1	1	3	111.15 CHF
K1928.01501321	rot	1,5	001,5	1	2	3	111.15 CHF
K1928.01501411	rot	1,5	001,5	1	1	4	111.15 CHF
K1928.01501421	rot	1,5	001,5	1	2	4	111.15 CHF
K1928.02001111	rot	2	002,0	1	1	1	111.15 CHF
K1928.02001121	rot	2	002,0	1	2	1	111.15 CHF
K1928.02001211	rot	2	002,0	1	1	2	111.15 CHF
K1928.02001221	rot	2	002,0	1	2	2	111.15 CHF
K1928.02001311	rot	2	002,0	1	1	3	111.15 CHF
K1928.02001321	rot	2	002,0	1	2	3	111.15 CHF
K1928.02001411	rot	2	002,0	1	1	4	111.15 CHF
K1928.02001421	rot	2	002,0	1	2	4	111.15 CHF
K1928.04001111	rot	4	004,0	1	1	1	111.15 CHF
K1928.04001121	rot	4	004,0	1	2	1	111.15 CHF
K1928.04001211	rot	4	004,0	1	1	2	111.15 CHF
K1928.04001221	rot	4	004,0	1	2	2	111.15 CHF
K1928.04001311	rot	4	004,0	1	1	3	111.15 CHF
K1928.04001321	rot	4	004,0	1	2	3	111.15 CHF
K1928.04001411	rot	4	004,0	1	1	4	111.15 CHF
K1928.04001421	rot	4	004,0	1	2	4	111.15 CHF
K1928.05001111	rot	5	005,0	1	1	1	111.15 CHF
K1928.05001121	rot	5	005,0	1	2	1	111.15 CHF
K1928.05001211	rot	5	005,0	1	1	2	111.15 CHF
K1928.05001221	rot	5	005,0	1	2	2	111.15 CHF
K1928.05001311	rot	5	005,0	1	1	3	111.15 CHF
K1928.05001321	rot	5	005,0	1	2	3	111.15 CHF
K1928.05001411	rot	5	005,0	1	1	4	111.15 CHF
K1928.05001421	rot	5	005,0	1	2	4	111.15 CHF
K1928.10001111	rot	10	010,0	1	1	1	111.15 CHF
K1928.10001121	rot	10	010,0	1	2	1	111.15 CHF
K1928.10001211	rot	10	010,0	1	1	2	111.15 CHF
K1928.10001221	rot	10	010,0	1	2	2	111.15 CHF
K1928.10001311	rot	10	010,0	1	1	3	111.15 CHF
K1928.10001321	rot	10	010,0	1	2	3	111.15 CHF
K1928.10001411	rot	10	010,0	1	1	4	111.15 CHF
K1928.10001421	rot	10	010,0	1	2	4	111.15 CHF
K1928.01501112	schwarz	1,5	001,5	1	1	1	111.15 CHF
K1928.01501122	schwarz	1,5	001,5	1	2	1	111.15 CHF
K1928.01501212	schwarz	1,5	001,5	1	1	2	111.15 CHF
K1928.01501222	schwarz	1,5	001,5	1	2	2	111.15 CHF
K1928.01501312	schwarz	1,5	001,5	1	1	3	111.15 CHF
K1928.01501322	schwarz	1,5	001,5	1	2	3	111.15 CHF
K1928.01501412	schwarz	1,5	001,5	1	1	4	111.15 CHF
K1928.01501422	schwarz	1,5	001,5	1	2	4	111.15 CHF
K1928.02001112	schwarz	2	002,0	1	1	1	111.15 CHF
K1928.02001122	schwarz	2	002,0	1	2	1	111.15 CHF
K1928.02001212	schwarz	2	002,0	1	1	2	111.15 CHF
K1928.02001222	schwarz	2	002,0	1	2	2	111.15 CHF
K1928.02001312	schwarz	2	002,0	1	1	3	111.15 CHF
K1928.02001322	schwarz	2	002,0	1	2	3	111.15 CHF
K1928.02001412	schwarz	2	002,0	1	1	4	111.15 CHF
K1928.02001422	schwarz	2	002,0	1	2	4	111.15 CHF
K1928.04001112	schwarz	4	004,0	1	1	1	111.15 CHF
K1928.04001122	schwarz	4	004,0	1	2	1	111.15 CHF
K1928.04001212	schwarz	4	004,0	1	1	2	111.15 CHF
K1928.04001222	schwarz	4	004,0	1	2	2	111.15 CHF
K1928.04001312	schwarz	4	004,0	1	1	3	111.15 CHF
K1928.04001322	schwarz	4	004,0	1	2	3	111.15 CHF
K1928.04001412	schwarz	4	004,0	1	1	4	111.15 CHF
K1928.04001422	schwarz	4	004,0	1	2	4	111.15 CHF
K1928.05001112	schwarz	5	005,0	1	1	1	111.15 CHF
K1928.05001122	schwarz	5	005,0	1	2	1	111.15 CHF
K1928.05001212	schwarz	5	005,0	1	1	2	111.15 CHF
K1928.05001222	schwarz	5	005,0	1	2	2	111.15 CHF
K1928.05001312	schwarz	5	005,0	1	1	3	111.15 CHF
K1928.05001322	schwarz	5	005,0	1	2	3	111.15 CHF
K1928.05001412	schwarz	5	005,0	1	1	4	111.15 CHF
K1928.05001422	schwarz	5	005,0	1	2	4	111.15 CHF
K1928.10001112	schwarz	10	010,0	1	1	1	111.15 CHF
K1928.10001122	schwarz	10	010,0	1	2	1	111.15 CHF
K1928.10001212	schwarz	10	010,0	1	1	2	111.15 CHF
K1928.10001222	schwarz	10	010,0	1	2	2	111.15 CHF
K1928.10001312	schwarz	10	010,0	1	1	3	111.15 CHF
K1928.10001322	schwarz	10	010,0	1	2	3	111.15 CHF
K1928.10001412	schwarz	10	010,0	1	1	4	111.15 CHF
K1928.10001422	schwarz	10	010,0	1	2	4	111.15 CHF
