- Per distanze di regolazione lunghe
- Campi di utilizzo: costruzione di macchine, costruzione di impianti, strumenti di misura, costruzione di apparecchi
- La linea di prodotti NOVO grip è sinonimo di design accattivante e di praticità
- Possibilità di fissaggio assiali e radiali
- Modello: con scanalatura
Descrizione
Materiale

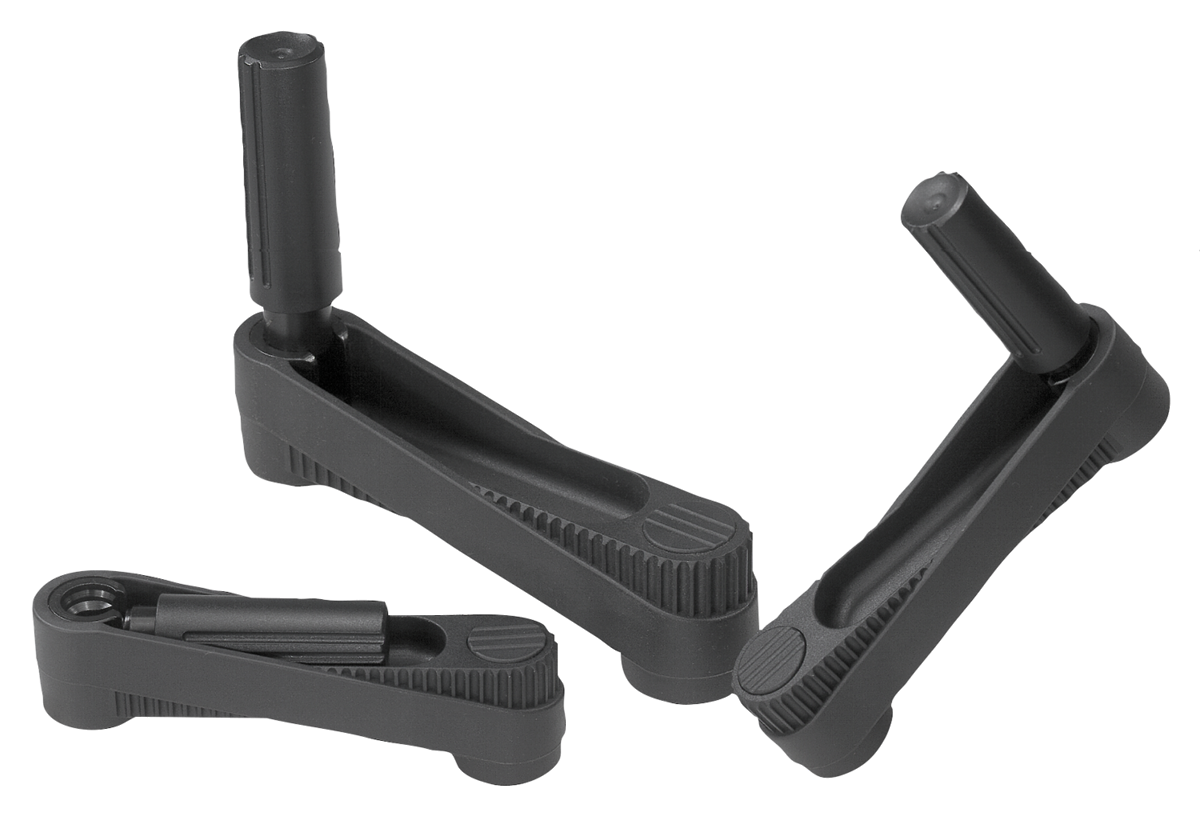

Manovella e impugnatura in materiale termoplastico.
Mozzo e asse dell'impugnatura in acciaio classe di resistenza 5.8 o acciaio inox 1.4404.
Versione
Termoplastico grigio nerastro.
Componenti in acciaio brunito.
Acciaio inox grezzo.
Componenti in acciaio brunito.
Acciaio inox grezzo.
Nota
La copertura del mozzo è fornita non assemblata.
Le manovelle possono essere fissate a un albero in senso assiale, attraverso il collegamento con linguetta di aggiustamento, con spinatura trasversale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).
Le manovelle possono essere fissate a un albero in senso assiale, attraverso il collegamento con linguetta di aggiustamento, con spinatura trasversale o con una vite a testa cilindrica DIN 6912 e una rondella DIN 7349.
Nelle versioni con foro trasversale il fissaggio avviene avvitando il perno filettato ISO 4027 (DIN 914).
Nota disegno
1) Posizione del foro trasversale sfalsata di 90° rispetto alla cava per linguetta i aggiustamento
Accessory
Viti a testa cilindrica con esagono incassato K1160, testa bassa DIN 6912.
