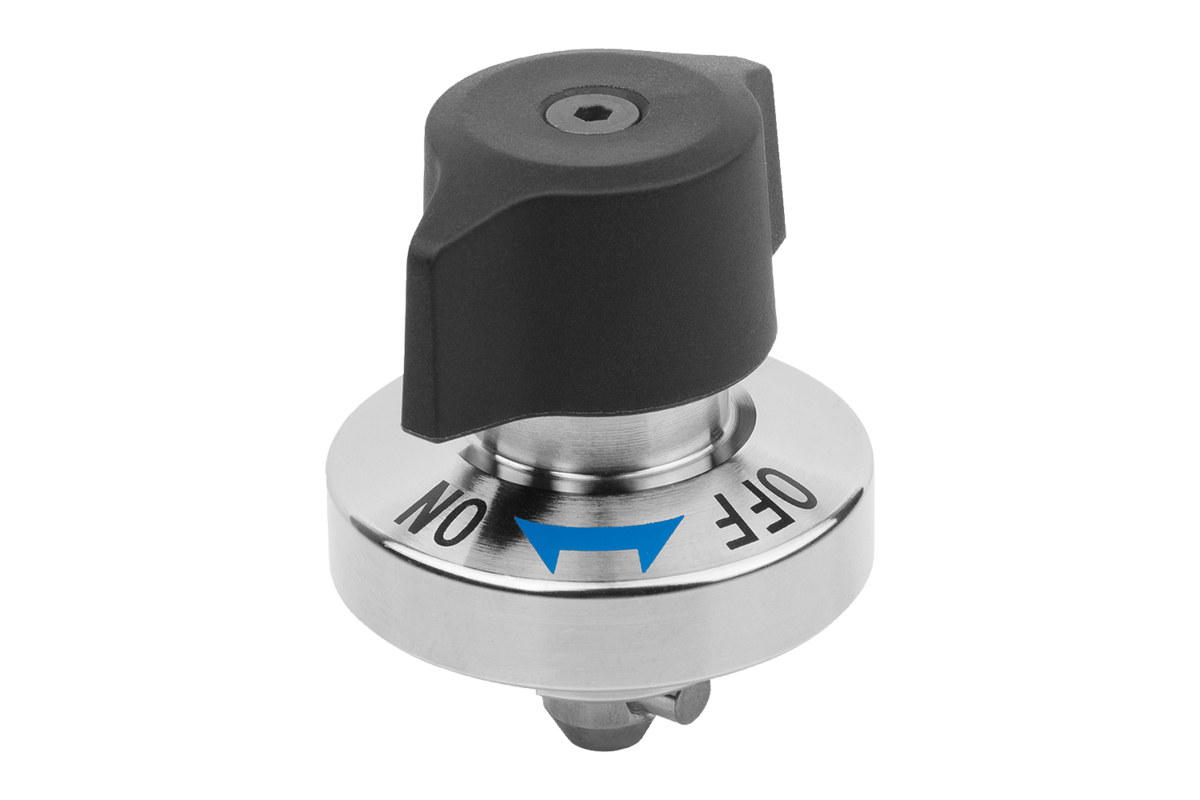

Le chiusure 1/4 di giro servono la sostituzione e la chiusura rapida e semplice di apparecchi o sportelli.
Il serraggio senza attrezzi abbrevia i tempi di allestimento.

Alloggiamento in acciaio inox.
Perno in acciaio.
Perno in acciaio inox.
Manopola in resina termoplastica PA (poliammide).

Alloggiamento non trattato.
Perno nichelato.
Perno non trattato.
Pulsante PA rinforzato con fibra di vetro.

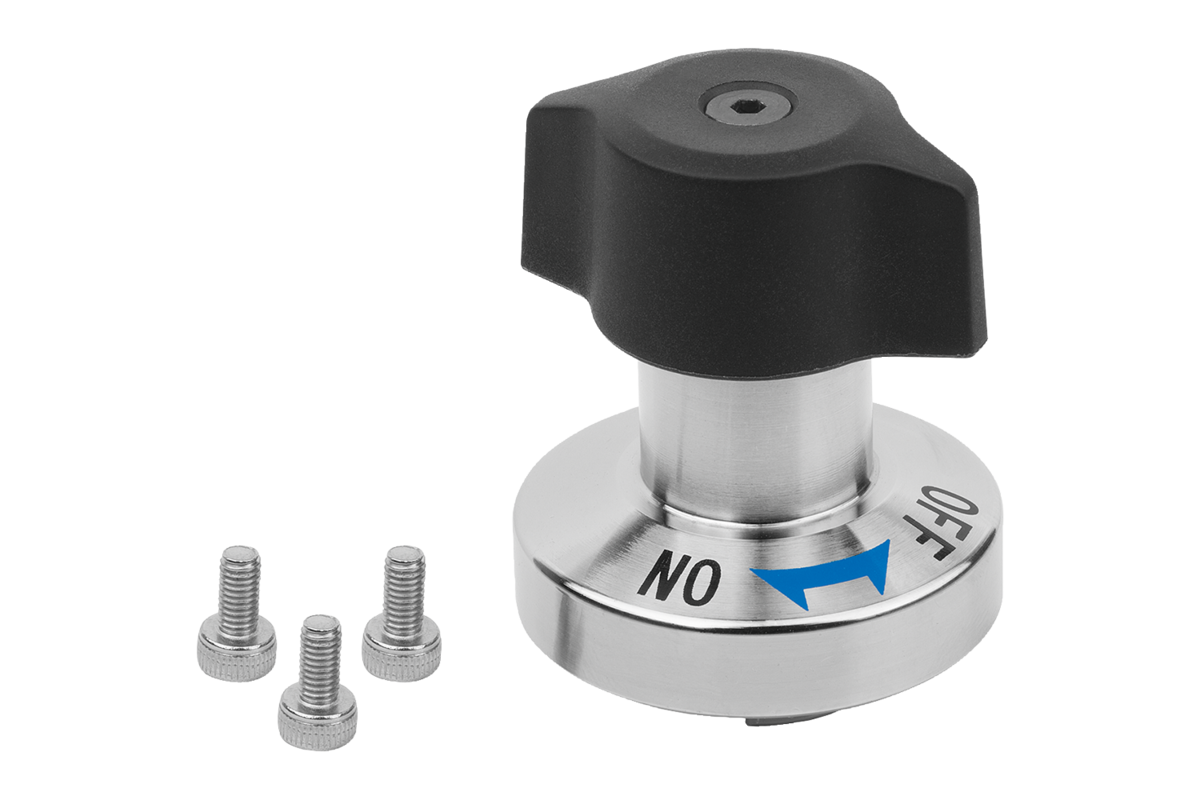

Viti di fissaggio M2 o M3 in acciaio inox incluse.
Possibilità di montaggio 1 per spessore della piastra 6 mm.
Possibilità di montaggio 2 per spessore della piastra superiore > 6 a 14 mm.

Assicurarsi che la manopola sia in posizione ”OFF” e che l'albero sia retratto.
Far scorrere o posizionare la serratura a un quarto di giro sulla piastra di serraggio premontata.
Premere la manopola verso il basso e ruotare in posizione ”ON”.
Quando il bloccaggio è completo è udibile il rumore di uno scatto.

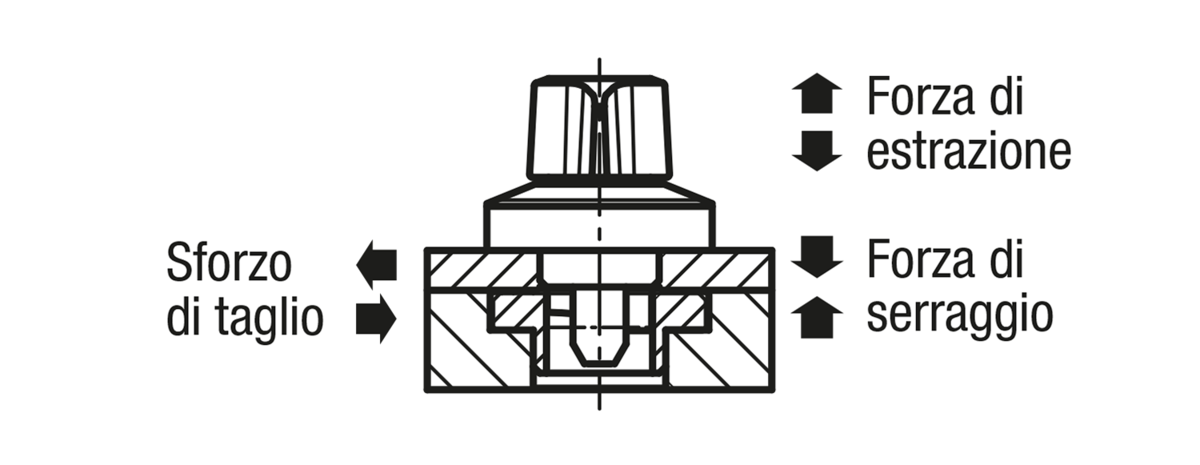

1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra

Piastre di bloccaggio K1062
