Schnellspanner, Kraftspanner
Schnellspanner und Kraftspanner finden vielfach im Maschinenbau sowie der Metall- und Holzverarbeitung Verwendung. Schnellspanner sind schlanke Vorrichtungen, die einfach in beengte Platzverhältnisse integriert werden können und als Montage- und Haltevorrichtungen dienen. Bügel- und Hakenspanner hingegen bieten sich besonders zum schnellen Verschließen und Befestigen von Deckeln und Klappen an. Schubstangenspanner arretieren sowohl in geschlossener als auch in geöffneter Position eingesetzt. Bei Pneumatikspannern handelt es sich um effiziente Lösungen für schnelle Spannaufgaben. Die Produktfamilie der verschiedenen Spanner wird durch Zubehörteile für Schnellspanner ergänzt, die den Austausch oder die Ergänzung einzelner Komponenten ermöglichen.
Andere Kunden kauften auch
Schnellspanner, Kraftspanner von KIPP
Die Produktgruppe „Schnellspanner, Kraftspanner“ von KIPP beinhaltet verschiedene Ausführungen an Spannern und ihr Zubehör. In der Praxis werden Schnellspanner auch Kniehebelspanner oder Kraftspanner genannt.
Schnellspanner und Kraftspanner von KIPP
Schnellspanner werden zum Halten und zum Spannen von Werkstücken verwendet. Sie sind vorgesehen für die Montage- und Aufspanntechnik, sowie dem Werkzeug- und Vorrichtungsbau. Schnellspanner dienen in den Bereichen nicht nur als Montagevorrichtung, sondern auch als Haltevorrichtung.
Die Vorteile eines Kraftspanners sind vielfältig - Zum einen haben die Spanner eine sehr hohe Spannkraft von 22 kN bis 49 kN. Die Spanner und ihre Elemente sind einfach zu montieren und haben eine niedrige Bauhöhe. Genauso wie die Montage ist das Spannen sehr schnell und unkompliziert möglich. Die Kraftspanner sind in der Höhe und der Länge stufenlos verstellbar.
Ausführungen an Schnellspannern und Kraftspannern
Das Sortiment von KIPP beinhaltet unterschiedliche Bauformen von Schnellspannern, sowie Schnellspanner aus Stahl und Edelstahl. Des Weiteren beinhaltet das Sortiment folgende Schnellspanner:
Horizontale und vertikale Schnellspanner
Durch die Ausgangsposition des Betätigungshebels können horizontale und vertikale Schnellspanner unterschieden werden. Während die Ausgangsposition des Betätigungshebels bei horizontalen Schnellspannern waagerecht ist, ist die Ausgangsposition bei vertikalen Schnellspannern senkrecht.
Das Griffelement beider Schnellspanner ist aus Kunststoff gefertigt. Der Griff lässt sich gut greifen und ist ölbeständig.
Die Spannhöhe der Schnellspanner von KIPP lässt sich durch eine Druckschraube anpassen. Die Druckschraube ermöglicht eine stufenlose Einstellung innerhalb eines Bereiches von 35 mm bei einer nahezu gleichbleibenden Spannkraft. Sie kann über eine Stellschraube, die sich unter dem Hebel im Gelenk befindet, den Anforderungen entsprechend, bis zu 2.500 N angepasst werden.
Schubstangenspanner
Zeichnen sich durch ihre kompakte Bauform aus. Die Kraftwirkung von Schubstangenspanner ist linear. Neben hohen Haltekräfte gilt auch die einfache und leicht verständliche Handhabung als weiterer Vorteil von Schubstangenspanner.
Pneumatikspanner
Werden nicht von Hand bedient. Die Klemmung bei Pneumatikspannern erfolgt mithilfe von Luftdruck. Pneumatikspanner können somit in automatisierte Prozesse und Anlagen eingebunden werden. Zum Betrieb kann jedes herkömmliche Druckluftsystem verwendet werden. Durch die Automation können die Endlagen zudem einfach und problemlos abgefragt werden.
Kniehebelspanner
Das Sortiment von KIPP enthält Kniehebelpressen mit einem waagerechten Fuß oder einem senkrechten Fuß. Durch beide Varianten kann der Kraftspanner passend zur jeweiligen Montageanforderung problemlos befestigt werden. Die Andruckspindel lässt sich zudem manuell je nach Situation verstellen. Die Kniehebelpresse ist mit Handausführung erhältlich, aber auch als Kniehebelpresse mit Pneumatikausführung.
Erweiterungen der Standardausführungen
Neben den oben aufgezählten Varianten an Kraftspannern hat KIPP seine Standardausführungen weiterentwickelt.
Daraus entstanden Schnellspanner mit ergonomisch und bedienerfreundlichen Griffformen. Die Schnellspanner sind langlebig und robust gebaut.
Durch die spezielle Oberfläche sind die Produkte beständig gegen Korrosion und dank konischem Spannarm mit U-Profil besonders stabil.
Zusätzlich gibt es die Schnellspanner mit einer Sicherheitsverriegelung. Der Griff kann somit erst nach dem Lösen der Verriegelung betätigt werden.
Des Weiteren bietet KIPP auch Schnellspanner mit integriertem Kraftsensor. Die Produkte ermöglichen das genaue Einstellen und Messen der Spannkraft. Durch den Kraftsensor können Werkstücke somit definiert und rückverfolgbar gespannt werden. Die Produktion wird dadurch noch lückenloser dokumentiert, um Optimierungsmöglichkeiten oder Qualitätsprobleme ermitteln zu können.
Zubehör zu Schnellspanner und Kraftspanner
Die Produktpalette der Kategorie „Schnellspanner, Kraftspanner“ wird durch das Zubehör ergänzt.
Zum Zubehör zählen:
- Steckverbinder mit Schraubanschluss
- Verstellbare Spannstücke für Schnellspanner mit Kraftsensor
- Befestigungswinkel

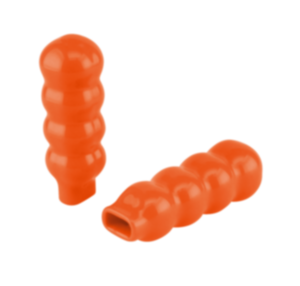

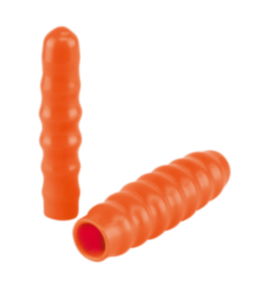

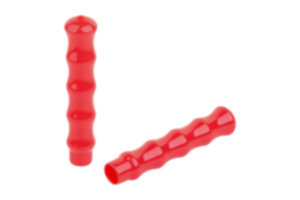

- Kunststoffgriffe

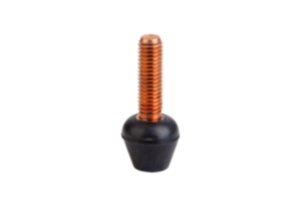

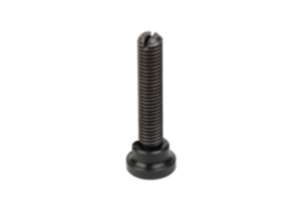

- Druckschrauben mit Druckstück

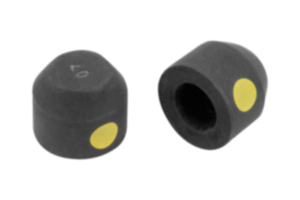

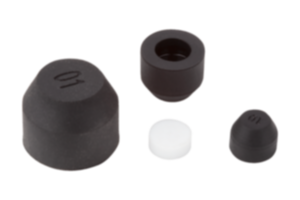

- Schutzkappen
- Klemmscheiben für Andruckspindeln
- Adapterblock Aluminium
- Adapterplatte rund
