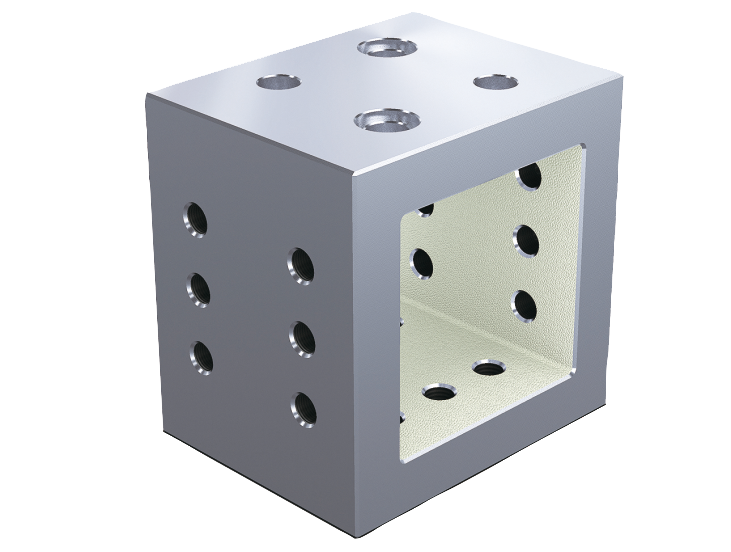

Konsolen Grauguss mini mit Rasterbohrungen
K0809

Konsolen Grauguss mini mit Rasterbohrungen

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:GJL 300.Ausführung:Auflage- und Aufspannflächen geschliffen.Hinweis:Rasterabstand 50 ±0,02 mm.
Konsolen werden zum Aufbau von modularen Vorrichtungen eingesetzt. Sie können auf Rastersystemen genau positioniert und befestigt werden. Damit kann die Position der Rasterbohrungen auf der höheren Aufspannfläche fortgesetzt werden.
Konsolen dienen auch als Grundkörper zum Spannen von kleineren Werkstücken.
Konsolen der Systemgröße M12 werden über Passschrauben K0815.112065 befestigt. Konsolen der Systemgröße M16 werden über Passschrauben K0815.116065 befestigt.
Schutzstopfen zum Verschließen der Rasterbohrungen müssen separat bestellt werden.

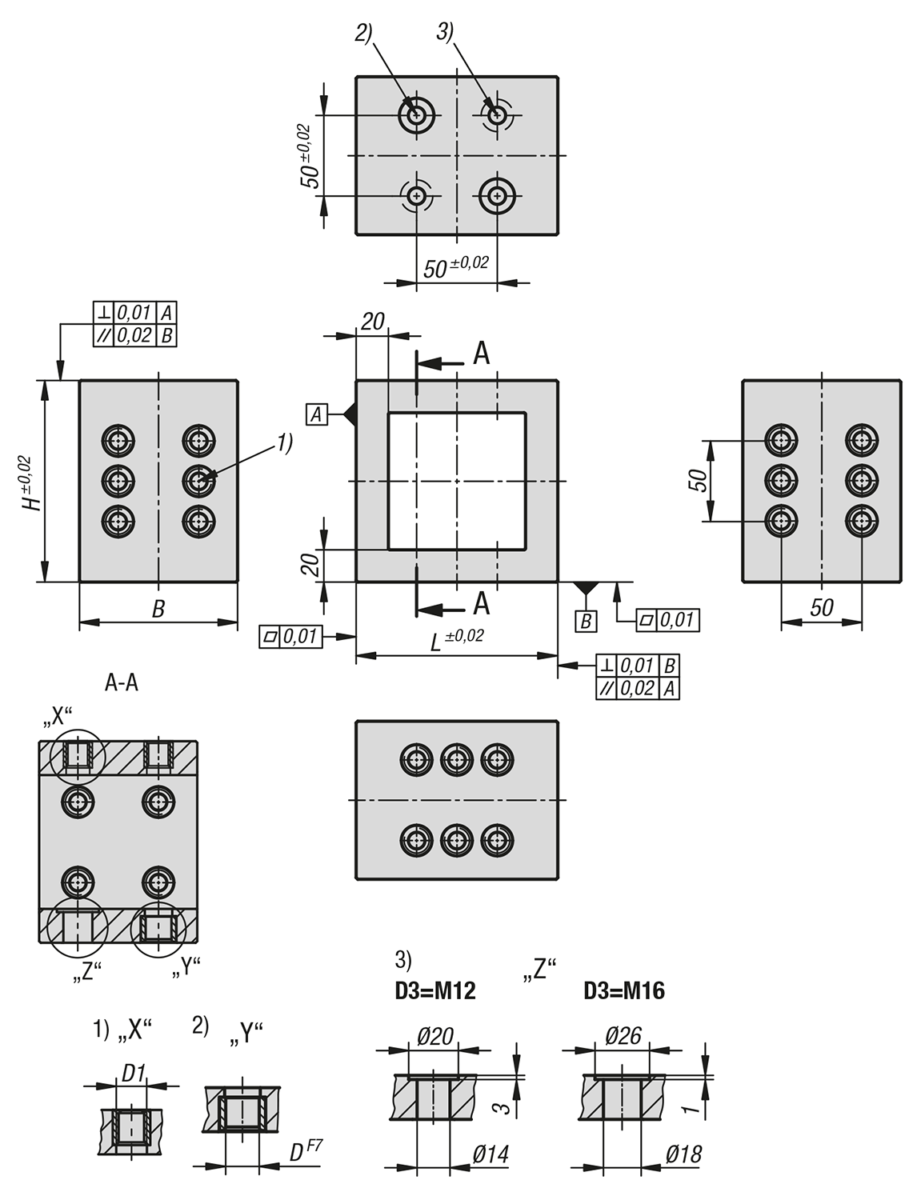

Zeichnungshinweis:
1) Gewindebohrung
2) Bohrung für Passschraube
3) Durchgangsbohrung für Zylinderschraube DIN 912
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt K0809 Konsolen Grauguss mini mit Rasterbohrungen 203 kB
 Technischer Hinweis – Rasterbohrungen Rasterabstaende M12 57,7 kB

Zeichnungen

Konsolen Grauguss mini mit Rasterbohrungen

Artikelauswahl/-filter

BestellnummerLBHD

D1D3CADZub.PreisBestellen
K0809.212125981251259812512M12M12 304.92 CHF
K0809.216125981251259812516M16M16 304.92 CHF
