Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl
 K0416

Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl

 zurück

Artikelbeschreibung/Produktabbildungen
BeschreibungWerkstoff:

Teller Zinkdruckguss oder Edelstahl 1.4305.
Anti-Slip-Platte thermoplastisches Elastomer.

Ausführung:Teller Zinkdruckguss schwarz pulverbeschichtet.
Teller Edelstahl blank.Hinweis:Gelenkfüße werden aus einem Teller und einer Gewindespindel bzw. einem Kugelkopf zusammengestellt. Jeder Teller kann mit jeder Gewindespindel bzw. mit jedem Kugelkopf kombiniert werden.
Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.
Passende Gewindespindeln siehe K0421.
Passende Kugelköpfe siehe K0422.Zeichnungshinweis:

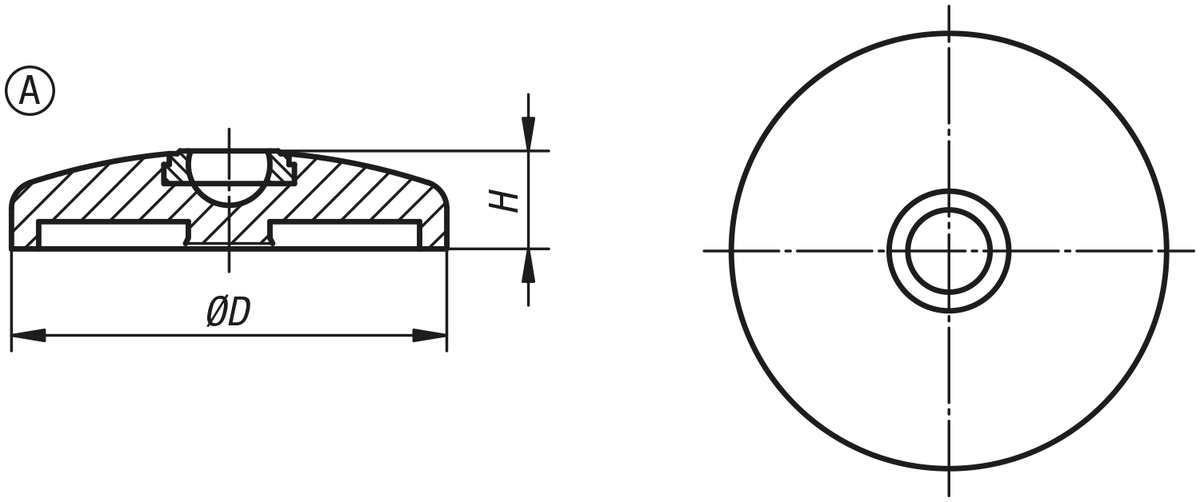

Form A ohne Anschraubbohrung ohne Anti-Slip-Platte

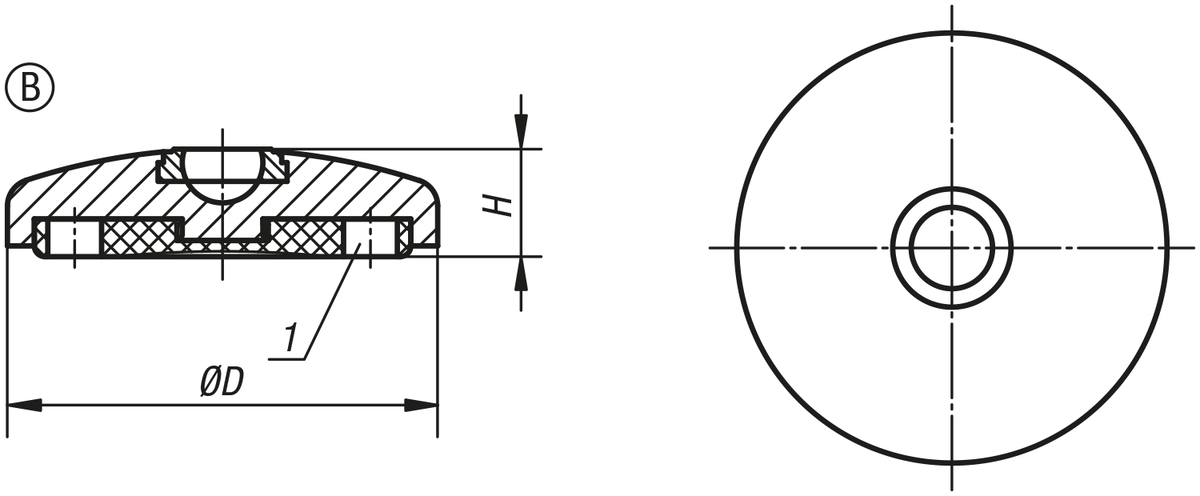

Form B ohne Anschraubbohrung mit Anti-Slip-Platte

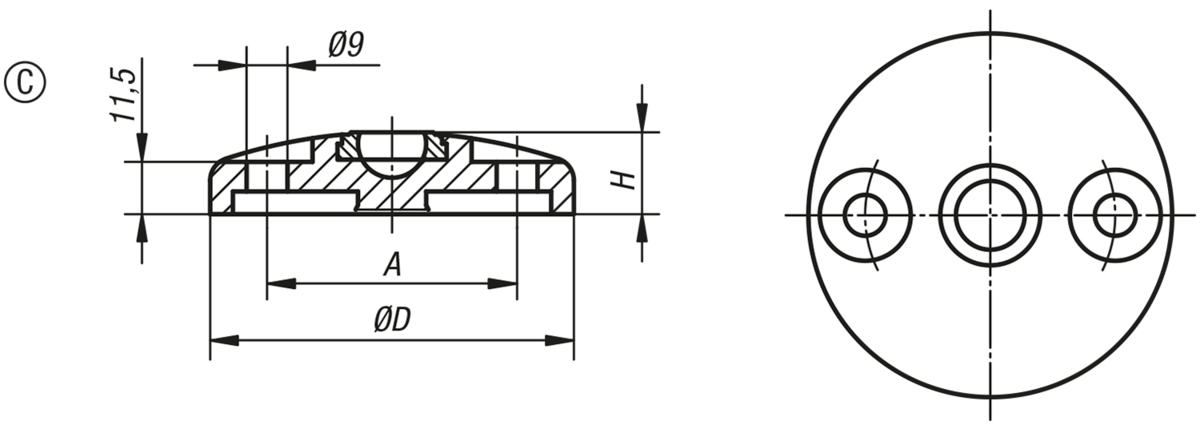

Form C mit Anschraubbohrung (offen) ohne Anti-Slip-Platte

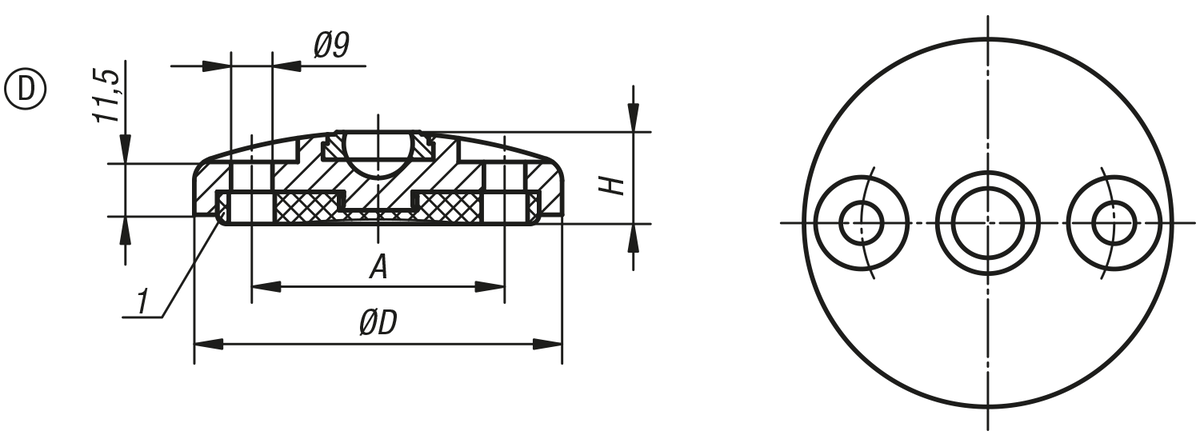

Form D mit Anschraubbohrung (offen) mit Anti-Slip-Platte

1) ab Teller Ø80
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
Datenblatt K0416 Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl 201 kB
Technischer Hinweis für Gelenkfüße 414 kB

Zeichnungen (Gesamtübersicht)

Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl

Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form A

 mehr Info

Zeichnungen
Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form A

Artikelauswahl/-filter
BestellnummerFormMaterial
Grundkörper		D

AHBelastbarkeit
max. kN		CADZub.PreisBestellen
K0416.10301AZink30-1820 6.07 CHF
K0416.10401AZink40-1830 6.94 CHF
K0416.10451AZink45-1830 8.18 CHF
K0416.10501AZink50-1830 8.18 CHF
K0416.10601AZink60-1830 9.65 CHF
K0416.10801AZink80-1830 13.11 CHF
K0416.11001AZink100-1835 17.81 CHF
K0416.11201AZink120-1835 19.63 CHF
K0416.10302AEdelstahl30-1820 12.37 CHF
K0416.10402AEdelstahl40-1830 13.73 CHF
K0416.10452AEdelstahl45-1830 15.66 CHF
K0416.10502AEdelstahl50-1835 18.26 CHF
K0416.10602AEdelstahl60-1835 23.26 CHF
K0416.10802AEdelstahl80-1835 37.14 CHF
K0416.11002AEdelstahl100-1840 57.13 CHF
K0416.11202AEdelstahl120-1840 74.30 CHF

Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form B

 mehr Info

Zeichnungen
Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form B

Artikelauswahl/-filter
BestellnummerFormMaterial
Grundkörper		D

AHBelastbarkeit
max. kN		CADZub.PreisBestellen
K0416.20401BZink40-2030 7.81 CHF
K0416.20601BZink60-2030 10.72 CHF
K0416.20802BEdelstahl80-2035 38.86 CHF
K0416.20302BEdelstahl30-2020 13.16 CHF
K0416.20451BZink45-2030 9.19 CHF
K0416.20502BEdelstahl50-2035 19.42 CHF
K0416.21202BEdelstahl120-2040 78.09 CHF
K0416.21201BZink120-2035 23.21 CHF
K0416.20301BZink30-2020 6.77 CHF
K0416.20801BZink80-2030 14.73 CHF
K0416.20452BEdelstahl45-2030 16.62 CHF
K0416.21002BEdelstahl100-2040 60.61 CHF
K0416.20501BZink50-2030 9.24 CHF
K0416.20602BEdelstahl60-2035 24.39 CHF
K0416.21001BZink100-2035 21.01 CHF
K0416.20402BEdelstahl40-2030 14.67 CHF

Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form C

 mehr Info

Zeichnungen
Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form C

Artikelauswahl/-filter
BestellnummerFormMaterial
Grundkörper		DAHBelastbarkeit
max. kN		CADZub.PreisBestellen
K0416.30801CZink80551830 16.67 CHF
K0416.31001CZink100741835 21.42 CHF
K0416.31201CZink120941835 23.21 CHF
K0416.30802CEdelstahl80551835 40.96 CHF
K0416.31002CEdelstahl100741840 60.94 CHF
K0416.31202CEdelstahl120941840 78.09 CHF

Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form D

 mehr Info

Zeichnungen
Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl, Form D

Artikelauswahl/-filter
BestellnummerFormMaterial
Grundkörper		DAHBelastbarkeit
max. kN		CADZub.PreisBestellen
K0416.40801DZink80552030 18.31 CHF
K0416.41001DZink100742035 24.59 CHF
K0416.41201DZink120942035 26.74 CHF
K0416.40802DEdelstahl80552035 42.70 CHF
K0416.41002DEdelstahl100742040 64.40 CHF
K0416.41202DEdelstahl120942040 81.93 CHF
