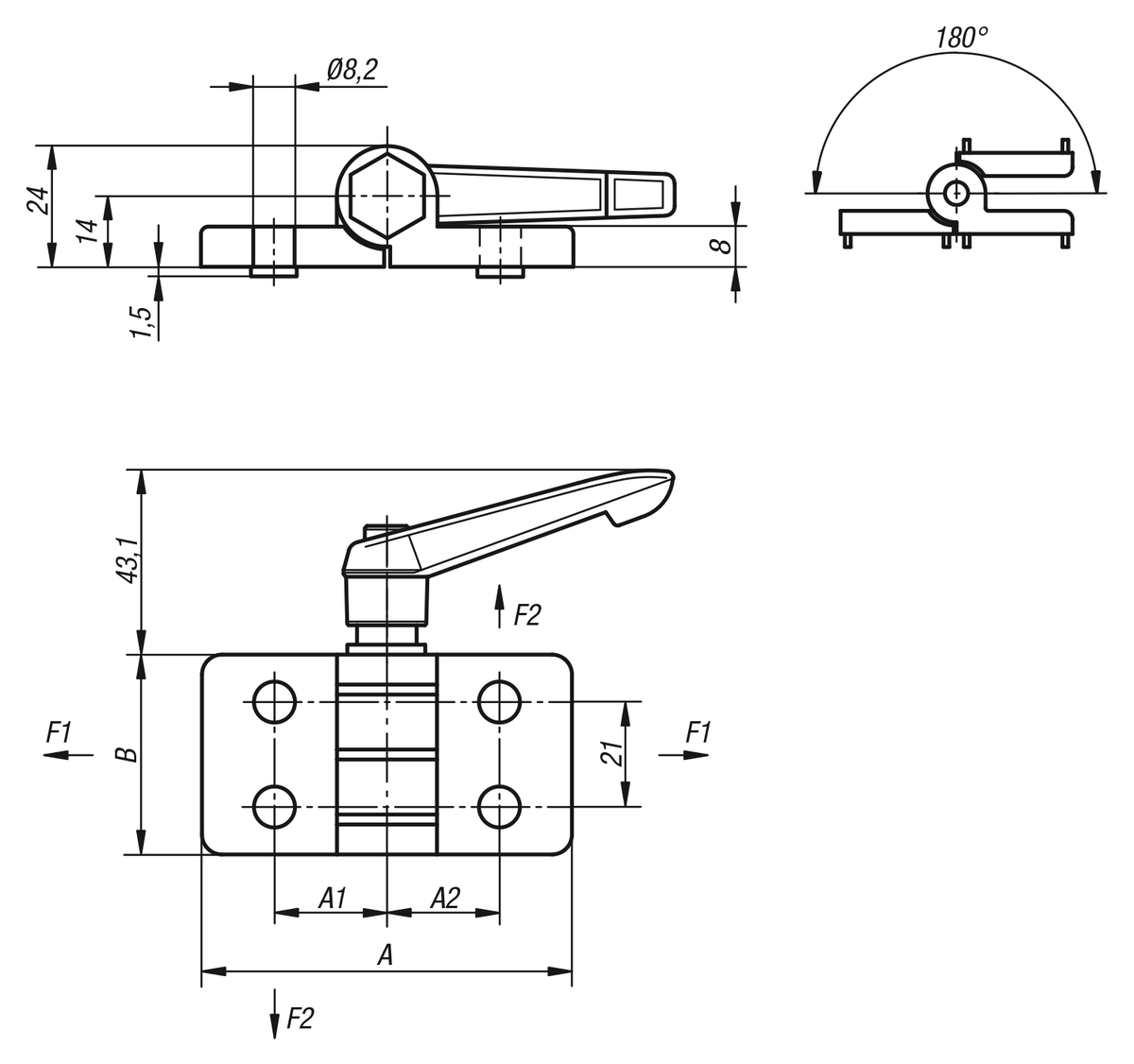

K0442Scharniere aus Zinkdruckguss, mit Klemmfunktion |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Scharnier Zinkdruckguss. Achse Stahl.
Klemmhebel Thermoplast glasfaserverstärkt. Mechanik Stahl.Ausführung:Scharnier schwarz pulverbeschichtet. Achse verzinkt.
Klemmhebel schwarz. Mechanik schwarz verzinkt.Hinweis:Die Scharniere können durch den ausrastbaren Klemmhebel in jeder Lage geklemmt werden.

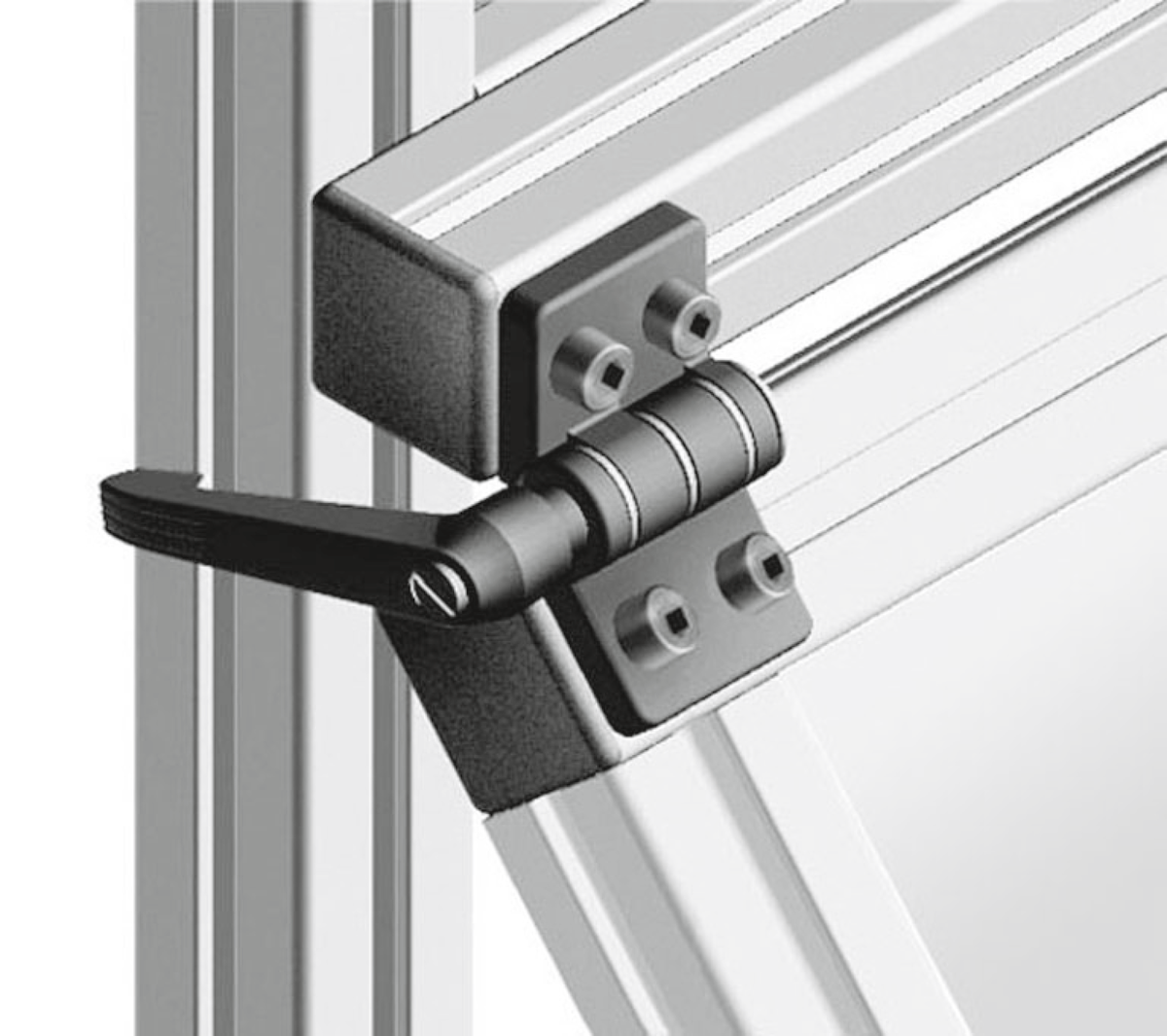

Die Scharniere sind mit und ohne Führungsnasen für Aluminiumprofile erhältlich.
Bei den angegebenen Belastungswerten der Scharniere handelt es sich um unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.
Die Belastungswerte werden unter Laborbedingungen ermittelt. Ob das Scharnier für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.
Unterschiedlichste Werkstoffe, an denen die Scharniere befestigt werden und Arten der Befestigung, Witterungsbedingungen sowie Verschleiß können die ermittelten Werte beeinflussen.
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
