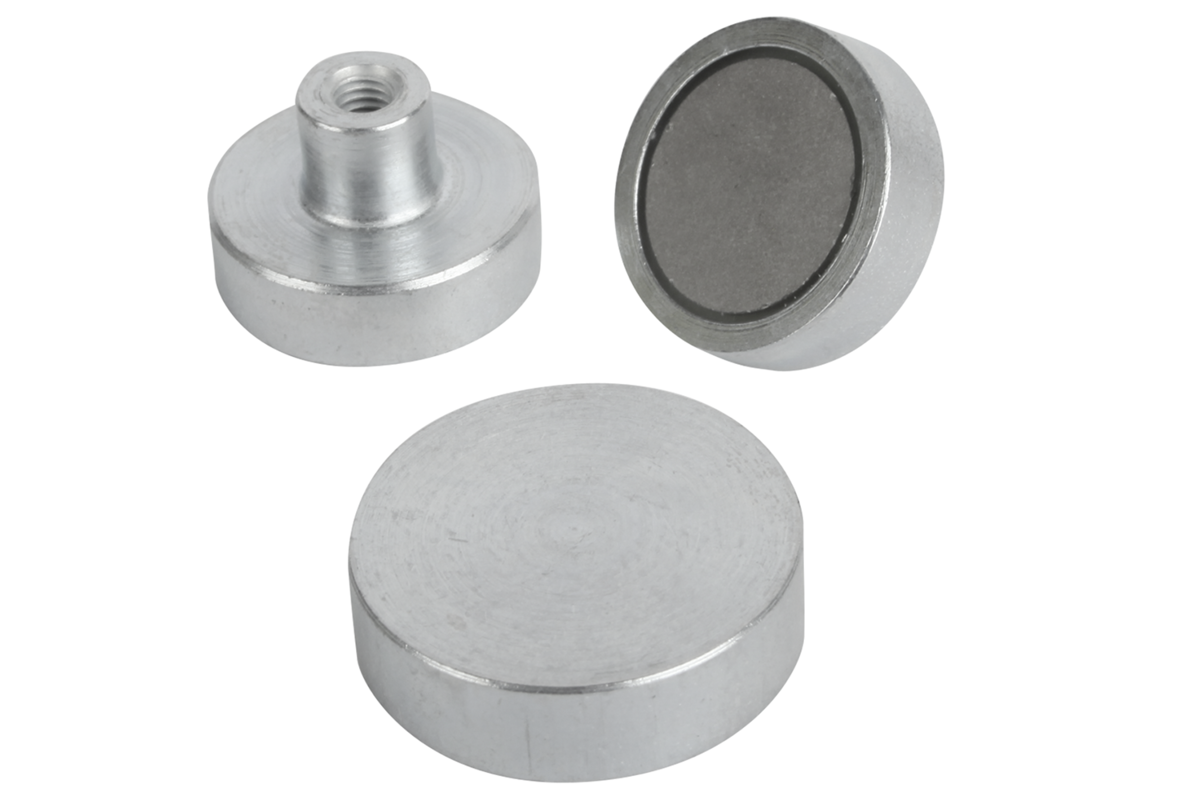

K0550Magnete (Flachgreifer) aus SmCo |
zurück |
|
|
BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern SmCo.Ausführung:Gehäuse verzinkt.Hinweis:Flachgreifer, geschirmtes System. Flachgreifer mit SmCo-Kern haben eine drei- bis fünffach höhere Haftkraft gegenüber AlNiCo bzw. Hartferrit-Greifern.Temperaturbereich:max. 200 °C.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

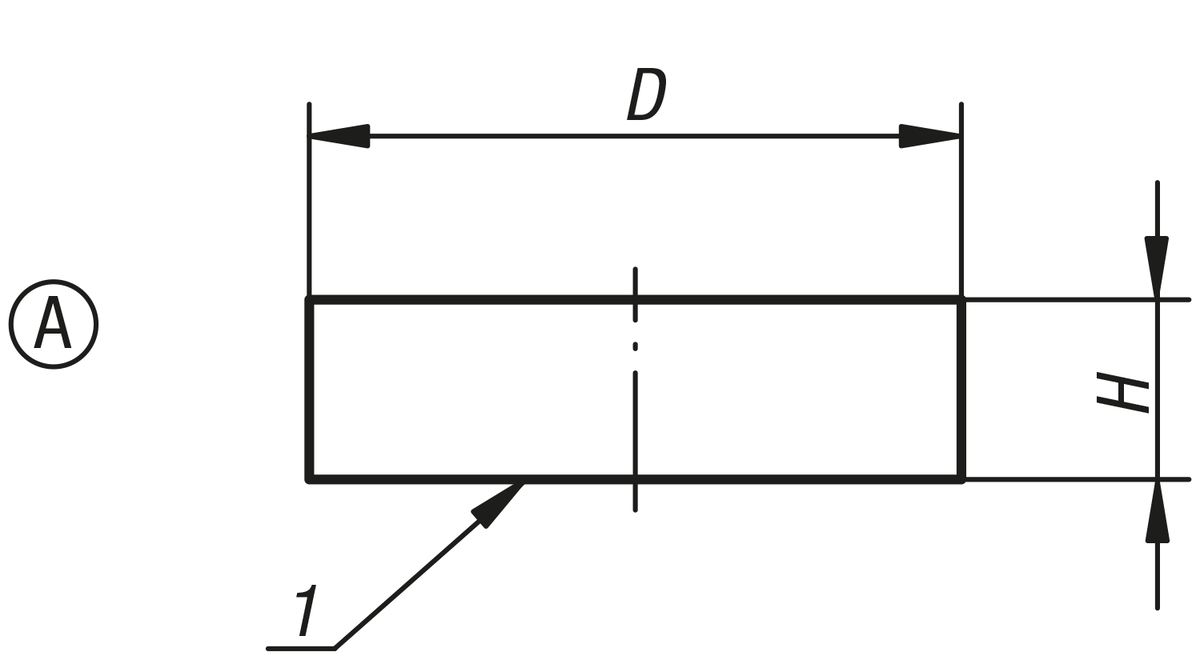

Magnete (Flachgreifer) aus SmCo Form A |
mehr Info |
| Bestellnummer | Form | D
| H | Haftkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| K0550.01 | A | 6 ±0,15 | 4,5 | 5 |  | | 3.22 CHF | | | K0550.02 | A | 8 ±0,15 | 4,5 | 11 | | | 3.36 CHF | | | K0550.03 | A | 10 ±0,15 | 4,5 | 20 | | | 5.32 CHF | | | K0550.04 | A | 13 ±0,15 | 4,5 | 40 | | | 6.12 CHF | | | K0550.05 | A | 16 ±0,15 | 4,5 | 60 | | | 7.94 CHF | | | K0550.06 | A | 20 ±0,15 | 6 | 90 | | | 11.83 CHF | | | K0550.07 | A | 25 ±0,15 | 7 | 150 | | | 17.80 CHF | | | K0550.08 | A | 32 ±0,20 | 7 | 220 | | | 29.03 CHF | |
|

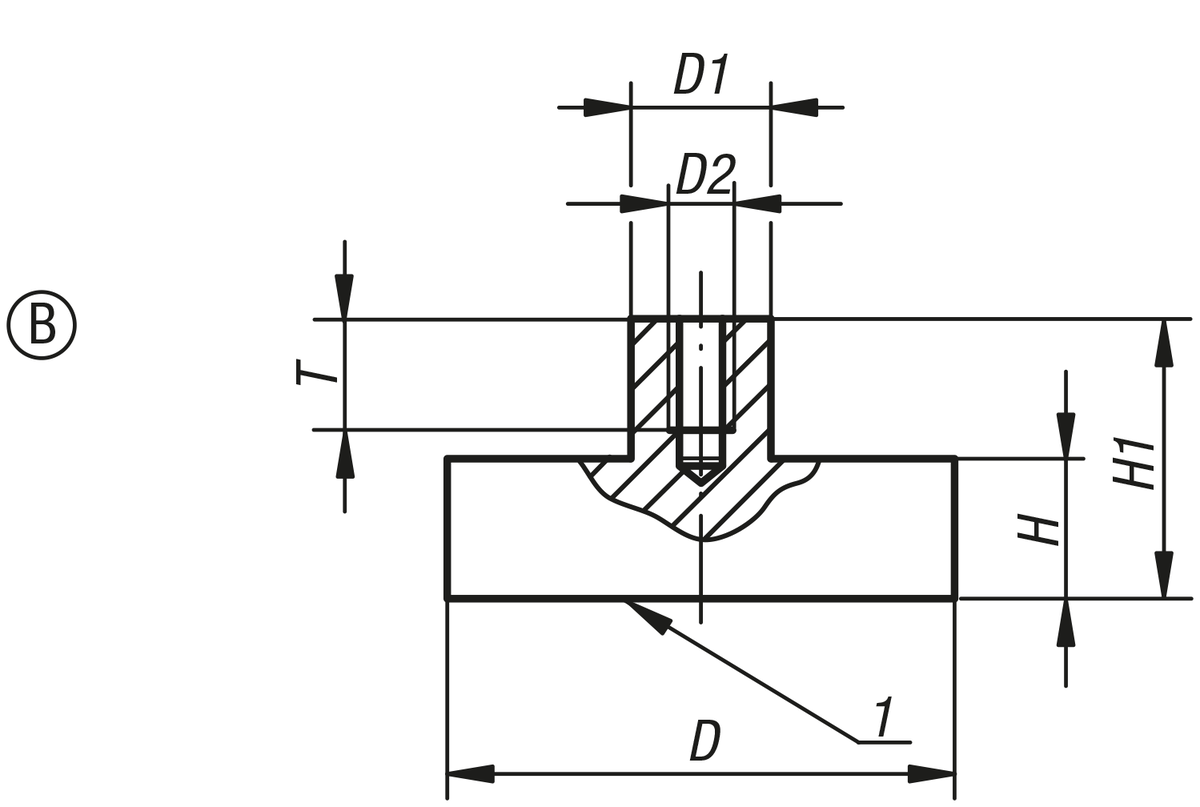

Magnete (Flachgreifer) aus SmCo Form B |
mehr Info |
| Bestellnummer | Form | D
| D1 | D2 | H | H1 | T | Haftkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| K0550.11 | B | 6 ±0,15 | 6 | M3 | 4,5 | 11,5 | 6 | 5 | | | 3.80 CHF | | | K0550.12 | B | 8 ±0,15 | 6 | M3 | 4,5 | 11,5 | 6 | 11 | | | 4.40 CHF | | | K0550.13 | B | 10 ±0,15 | 6 | M3 | 4,5 | 11,5 | 6 | 20 | | | 6.12 CHF | | | K0550.14 | B | 13 ±0,15 | 6 | M3 | 4,5 | 11,5 | 6 | 40 | | | 7.24 CHF | | | K0550.15 | B | 16 ±0,15 | 6 | M4 | 4,5 | 11,5 | 6 | 60 | | | 9.34 CHF | | | K0550.16 | B | 20 ±0,15 | 8 | M4 | 6 | 13 | 7,5 | 90 | | | 14.64 CHF | | | K0550.17 | B | 25 ±0,15 | 8 | M4 | 7 | 14 | 7,5 | 150 | | | 22.91 CHF | | | K0550.18 | B | 32 ±0,20 | 10 | M5 | 7 | 15,5 | 8,5 | 220 | | | 32.18 CHF | |
|
