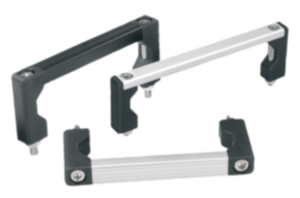

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern

BeschreibungWerkstoff:Griffsteg Aluminium.
Griffschenkel aus Polyamid glaskugelverstärkt.Ausführung:Griffsteg mattiert und naturfarben oder schwarz eloxiert.
Griffschenkel halbmatt mit Feinstruktur, schwarz.Montage:Von der Bedienseite.Zeichnungshinweis:

1) Sperrzahnmutter

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt K0216 Bügelgriffe Aluminium mit Kunststoff-Griffschenkel

164 kB

Zeichnungen (Gesamtübersicht)

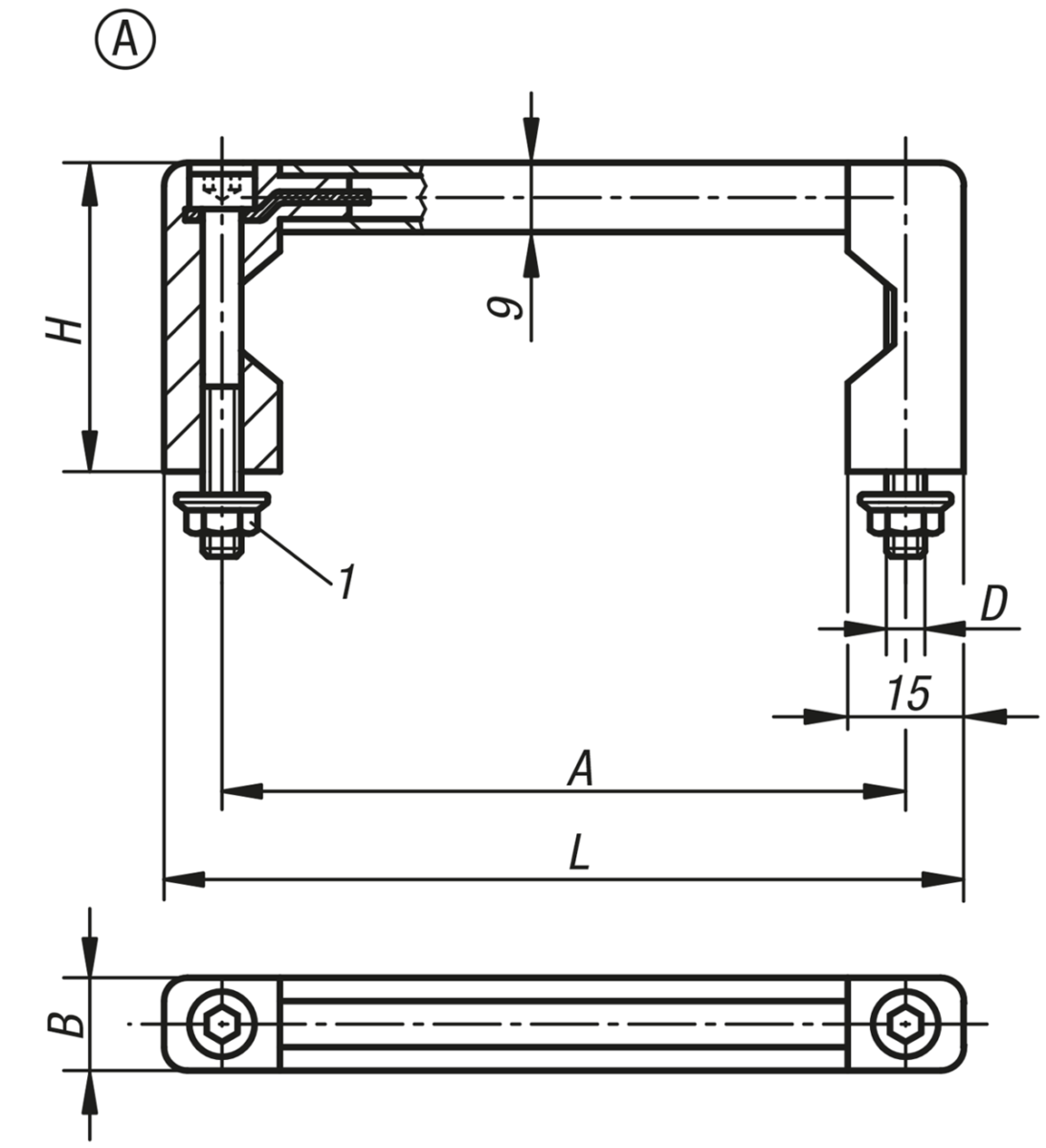

Bügelgriffe Aluminium mit Kunststoff-Griffschenkel und Griffsteg geriffelt

mehr Info

Zeichnungen

Bügelgriffe Aluminium mit Kunststoff-Griffschenkel und Griffsteg geriffelt

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	B	D	H	L	Tragkraft N	Preis
K0216.05501	A	schwarz	55	12	M5	40	70	1000	11.05 CHF
K0216.08801	A	schwarz	88	12	M5	40	103	1000	11.91 CHF
K0216.10001	A	schwarz	100	12	M5	40	115	1000	12.19 CHF
K0216.12001	A	schwarz	120	12	M5	40	135	1000	12.68 CHF
K0216.18001	A	schwarz	180	12	M5	40	195	1000	14.23 CHF
K0216.23501	A	schwarz	235	12	M5	40	250	1000	15.67 CHF
K0216.05503	A	natur	55	12	M5	40	70	1000	10.42 CHF
K0216.08803	A	natur	88	12	M5	40	103	1000	10.99 CHF
K0216.10003	A	natur	100	12	M5	40	115	1000	11.24 CHF
K0216.12003	A	natur	120	12	M5	40	135	1000	11.60 CHF
K0216.18003	A	natur	180	12	M5	40	195	1000	12.68 CHF
K0216.23503	A	natur	235	12	M5	40	250	1000	13.71 CHF

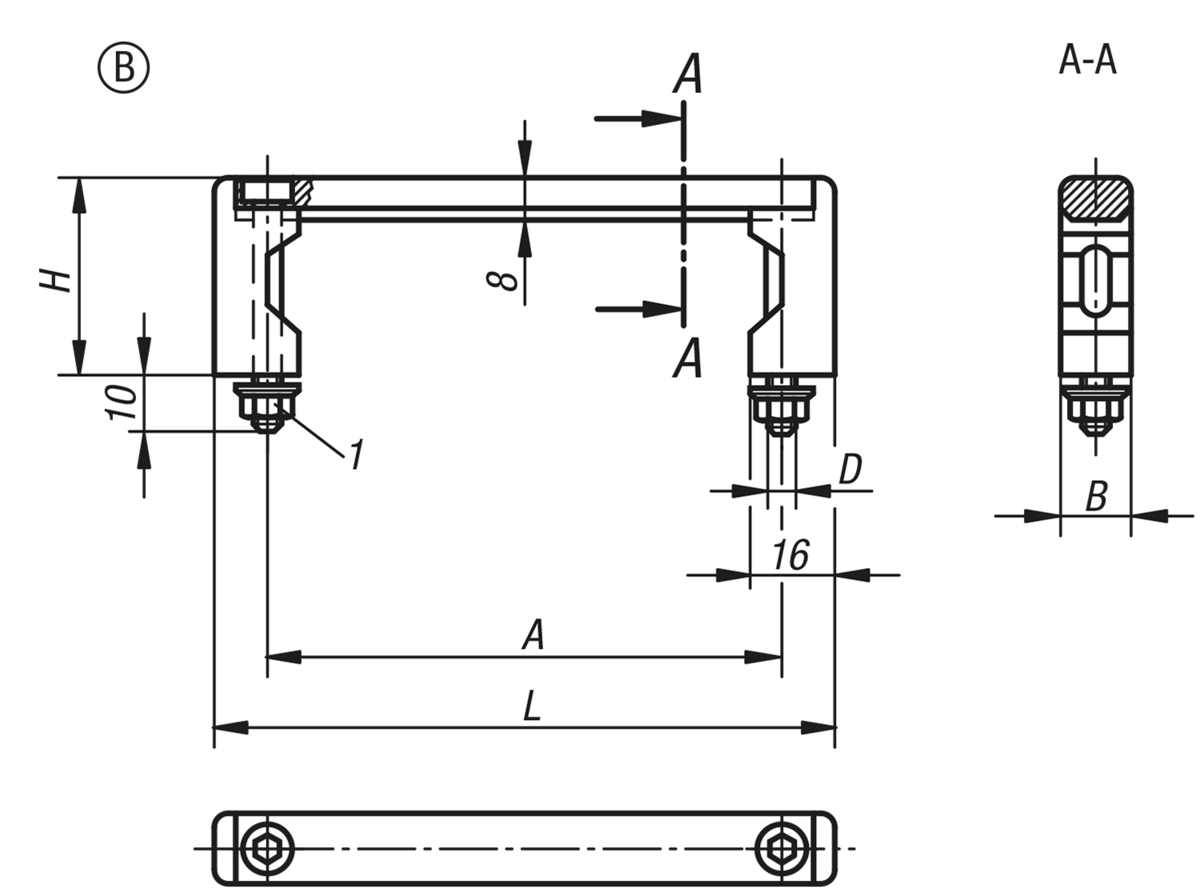

Bügelgriffe Aluminium mit Kunststoff-Griffschenkel

mehr Info

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Farbe Grundkörper	A	B	D	H	L	Tragkraft N	Preis
K0216.055101	B	schwarz	55	12	M5	40	75	1000	16.87 CHF
K0216.088101	B	schwarz	88	12	M5	40	108	1000	17.67 CHF
K0216.100101	B	schwarz	100	12	M5	40	120	1000	18.09 CHF
K0216.120101	B	schwarz	120	12	M5	40	140	1000	18.59 CHF
K0216.180101	B	schwarz	180	12	M5	40	200	1000	20.30 CHF
K0216.235101	B	schwarz	235	12	M5	40	255	1000	21.68 CHF
K0216.055103	B	natur	55	12	M5	40	75	1000	15.87 CHF
K0216.088103	B	natur	88	12	M5	40	108	1000	16.63 CHF
K0216.100103	B	natur	100	12	M5	40	120	1000	16.81 CHF
K0216.120103	B	natur	120	12	M5	40	140	1000	17.37 CHF
K0216.180103	B	natur	180	12	M5	40	200	1000	18.92 CHF
K0216.235103	B	natur	235	12	M5	40	255	1000	20.30 CHF
