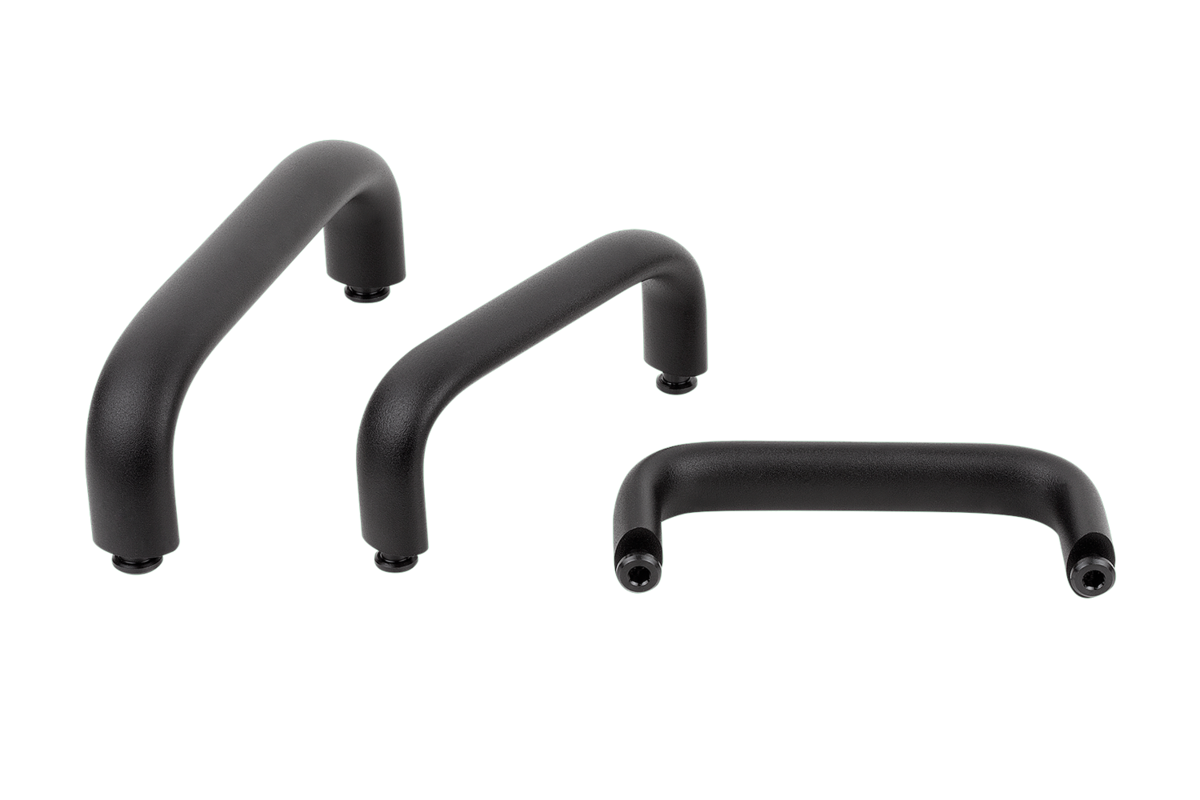

BeschreibungWerkstoff:Bügelgriff Ovalaluminium EN AW-6060. Aufnahmebolzen Stahl. Steckscheibe Stahl.Ausführung:Bügelgriff schwarz pulverbeschichtet. Aufnahmebolzen brüniert. Steckscheibe brüniert.Hinweis:Die Bügelgriffe werden durch ein Stecksystem im Gegenstück befestigt. Die Demontage erfolgt in unbelastetem Zustand.Anwendung:Bügelgriff in die Öffnung stecken bis der Griff an der Steckscheibe anschlägt. Verriegeln durch paralleles Hochziehen des Griffs. Der Griff kann nur vertikal nach oben belastet werden. Das Lösen erfolgt in umgekehrter Reihenfolge.Montage:Zur Befestigung der Steckscheibe müssen Vorarbeiten am Gegenstück erfolgen. Siehe Zeichnung Montagehinweis.Zeichnungshinweis:
1) Position entriegelt 2) Position verriegelt

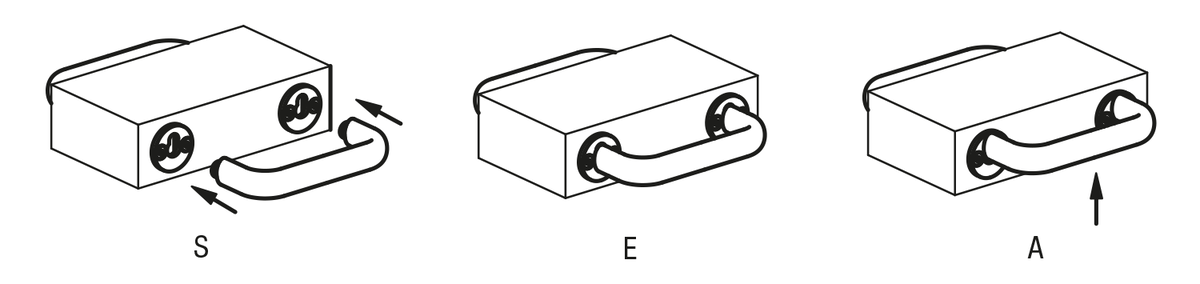

S = Stecken E = Einrasten A = Anheben
Besonderheiten:
